Transformadores de Llenado Integral (sin Cámara de Nitrógeno)

llenado-integral-portada

Prestigio y confiabilidad

Para satisfacer las necesidades de un mercado cada vez más exigente, Tadeo Czerweny S.A. viene desarrollando y perfeccionando desde hace años el modelo de “Transformadores de Llenado Integral”. Ampliamente aceptado y de uso casi exclusivo en Europa, este producto ha sido optimizado hasta tener aplicaciones en tensiones de hasta 36 kV.

CARACTERÍSTICAS TÉCNICAS
Estos transformadores cumplen con las prescripciones de las Normas IRAM en lo que respecta a potencia, tensiones, nivel de aislamiento, régimen de sobrecargas, etcétera. A pedido también se pueden producir bajo especificaciones particulares de cada cliente u otras normas internacionales. Para facilitar su intercambiabilidad con otro tipo de máquinas mantienen las trochas y ruedas establecidas por IRAM 2250. Al ser un transformador hermético (sin tanque de expansión) su estructura trabaja a presión variable en función de la temperatura del aceite, sin intercambio de aire con el exterior. Esto permite que el aceite del transformador nunca esté en contacto con el medio ambiente, lo que impide el ingreso de humedad preservando los inhibidores de oxidación y por ende prolongando la vida útil del transformador. La principal diferencia con las máquinas herméticas tradicionales es que no cuenta con una cámara superior de Nitrógeno, ya que por diseño estas máquinas compensan las fluctuaciones de volumen de aceite mediante la expansión y contracción de sus paredes aletadas. Por diseño la presión en el interior de la cuba, a la máxima temperatura del aceite, nunca sobrepasa los 4,9 N/cm2.

PROVISIÓN ESTÁNDAR

  • Tres aisladores de alta/media tensión de porcelana.
  • Cuatro aisladores de baja tensión en porcelana.
  • Un conmutador de cinco posiciones de accionamiento sin tensión.
  • Una válvula para extracción de muestra de aceite.
  • Una válvula para desagote del aceite.
  • Una tapa de llenado.
  • Una placa característica.
  • Cáncamos de izaje, transporte y decubado.
  • Una terminal de puesta a tierra.
  • Cuatro ruedas bi-direccionales.
  • Explosores de dos etapas en alta/media tensión.

ACCESORIOS OPCIONALES

  • Conectores tipo banderas para alta/media y baja tensión.
  • Termómetro de aceite (con o sin contactos).
  • Descargadores de Oxido de cinc.
  • Aisladores enchufables (c/s carga) tipo Loadbreak/DEADBREAK bushings.
  • Válvula de sobrepresión (c/s contactos).
  • Brida para cubrebornes según especificaciones.
  • Cubrebornes para Alta/Media y Baja Tensión.
  • Instrumento de Protección Integral*

*Este último accesorio altamente recomendado principalmente para potencias iguales o superiores a 400 kVA, tiene la particularidad de combinar en un solo instrumento mediciones de: Temperatura, Presión, Nivel e Indicación de Acumulación de Gases, cumpliendo en este último caso una misión similar a la de un Relé Buchholz. Usualmente denominados DGPT, el tipo DGPT2 viene equipado con dos selectores de temperatura para emitir señales de alarma y disparo. Las otras tres mediciones sólo emiten una señal de disparo cada una.

Transformadores llenado Integral
Relación 13.200 ± 2 x 2,5% /400 V/V
Potencia
(KVA)
Pérdidas (W) Ucc
(%)
Dimensiones (mm)   Masa
(Kg)
Po Pcc Largo Ancho   Alto  Trocha
25* 160 600 4 1000 750 1100 600 390
40* 200 900 4 1100 750 1100 600 470
63* 270 1350 4 1150 750 1100 600 530
80* 315 1500 4 1200 750 1100 600 600
100* 350 1750 4 1200 750 1150 600 640
125* 420 2100 4 1450 750 1150 600 680
160* 500 2500 4 1500 750 1250 600 820
200 600 3000 4 1550 850 1250 600 880
250 700 3500 4 1650 900 1250 700 1020
315 850 4250 4 1650 900 1300 700 1200
400 1000 5000 4 1650 950 1500 700 1470
500 1200 6000 4 1650 1050 1650 700 1740
630 1450 7250 4 1650 1050 1650 800 1940
800 1750 8750 5 1800 1050 1675 800 2360
1000 2000 10500 5 1950 1100 1700 800 3060
1250 2200 13000 5 1950 1200 1800 1000 3480

* Con soporte para abrazaderas de sujeción a poste y para plataforma

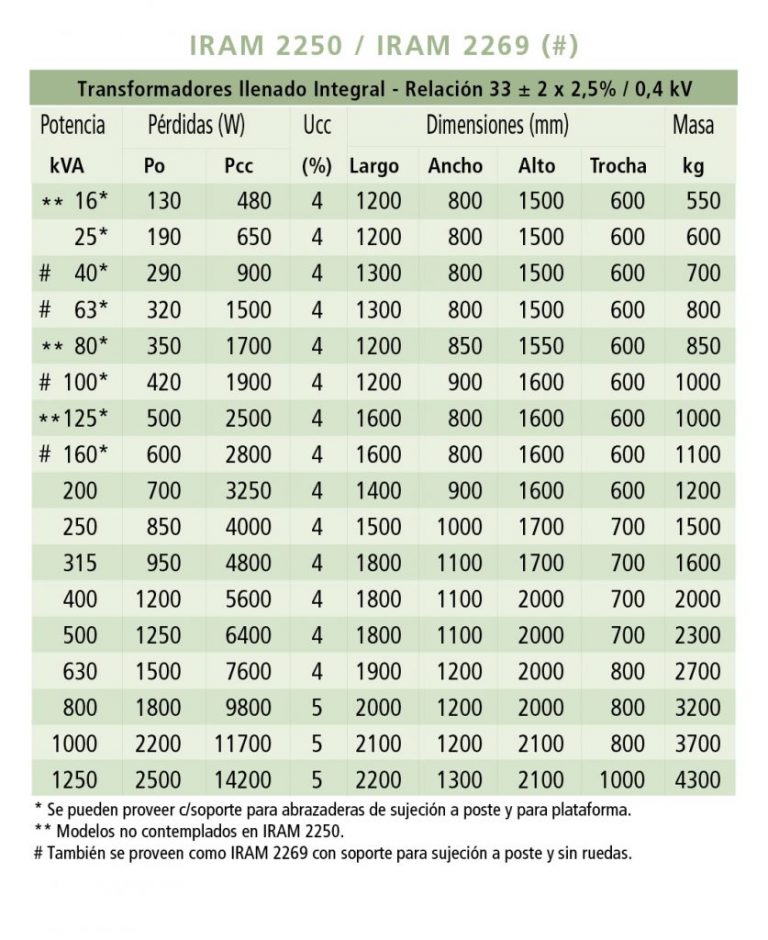

Transformadores llenado Integral
Relación 33.000 ± 2 x 2,5% /400 V/V
Potencia
(KVA)
Pérdidas (W) Ucc
(%)
Dimensiones (mm)   Masa
(Kg)
Po Pcc Largo Ancho   Alto  Trocha
25* 190 650 4 1200 800 1500 600 600
40* 290 900 4 1300 800 1500 600 700
63* 320 1500 4 1300 800 1500 600 800
80* 330 1600 4 1200 850 1550 600 850
100* 420 1900 4 1200 900 1600 600 1000
125* 500 2500 4 1600 800 1600 600 1000
160* 600 2800 4 1600 800 1600 600 1100
200 700 3250 4 1400 900 1600 600 1200
250 850 4000 4 1500 1000 1700 700 1500
315 950 4800 4 1800 1100 1700 700 1600
400 1200 5000 4 1800 1100 2000 700 2000
500 1250 6400 4 1800 1100 2000 700 2300
630 1500 7600 4 1900 1200 2000 800 2700
800 1800 9800 5 2000 1200 2000 800 3200
1000 2200 11700 5 2100 1200 2100 800 3700
1250 2500 14200 5 2200 1300 2100 1000 4300

* Con soporte para abrazaderas de sujeción a poste y para plataforma

Planos

llenado-integral-plano

Con diseños especiales se pueden llegar a proveer máquinas de hasta 2500 kVA.
